大学大学信息学院
普惠制培训维修电工技能训练作业
作业项目代码： PLC 名称：
专业： 姓名：
培训班号： 培训学号：
方正学校01高校教学点
2013年 8 月 20 日
目 录
PLC-02 作业项目：用触摸屏、PLC及变频综实现无进给切削自动循环电路的综合控制电路设计 1PLC-03 作业项目：用触摸屏、PLC及变频综实现两地轮换卸料综合控制电路的设计 3
PLC-04 作业项目：触摸屏、PLC及变频综实现锅炉自动给煤综合控制项目的设计 5
PLC-05 作业项目： 用PLC实现水塔自动给水控制电路的设计、编制安装技术、安全、工艺规范和验收标准。 8
PLC-06 作业项目：用PLC 实现两台笼型电动机按顺序启动、停止（M1先起、后停）控制电路的设计、编制安装技术、安全、工艺规范和验收标准。 11
PLC-07 用PLC 实现两台笼型电动机按顺序启动、停止（M2后起、后停）控制电路的的设计、编制安装技术、安全、工艺规范和验收标准 14
1、PLC-02
2、任务
2.1 完成用触摸屏、PLC及变频综实现无进给切削自动循环综合控制的电路设计
2.1.1 绘制I/O配置图、编制梯形图
2.1.2 设计、编辑触摸屏的启动、停止按钮，进给、后退、抛光图形
2.1.3 进行变频器运行前检测与参数设置
2.1.4 进行PLC与触摸屏的离线与联动调试的操作
2..2 设备材料选择
2.2.1电气开关、行程开关、继电器、端子等的选择；
2.2.2敷设方式选择；
2.2.3导线选择；
2.2.4绘制电路图、系统图；
2.2.5绘制实际接线图；
2.2.6 配电箱安装接线图
2.3完成电路安装项目工作计划、采购计划、施工计划
2.3.1作出自动上料电路设备、材料计划，预算和工具、五金等器件等需求计划、预算；
2.3.2施工组织计划、施工进度计划；
2.3.4 施工验收规范
2.4.设计依据
2.4.1依据原始数据见附图PLC-02（场所概况（平、立面图）、结构、数据）；
2.4.2电气装置安装工程施工及验收规范（低压电器篇）
2.4.3行业资料：电控柜设计规范，控制箱设计；
2.4.4SGBZ-0629_塑料线槽配线施工工艺标准
2.4.5 GB 50303 —2002建筑电气工程施工质量验收规范GB50303-2002；
2.4.6电气安全操作规程
2.5 写出技术要求
2.5.1
2.5.2
3、作业要求
3.1作业步骤清晰
3.2.内容正确
3.3依据有权威性
3.4 技术说明层次分明、应用术语、通俗易懂；语言内容简捷
3.5 掌握完整的工作流程和技术、安全要求。
参考项目
（1、工程概况；2 施工方案；3施工准备；4施工顺序及主要项目施工方法；5调试方案；6施工及验收规范和标准；7施工进度计划；8施工人员组织；9主要机具及劳动力需用量计划 ；9施工主要机具及测试仪表；10施工劳动力需用计划；11 施工现场平面布置要求；12材料、构件堆场及仓库；13作业棚、工具棚；14办公室 ；15低压开关柜、发电机组的运输路线；16.质量安全技术措施；17质量保证措施；182安全及现场文明施工措施。）
附图：PLC-02
2、电气控制原理图（仅供编程参考用）：

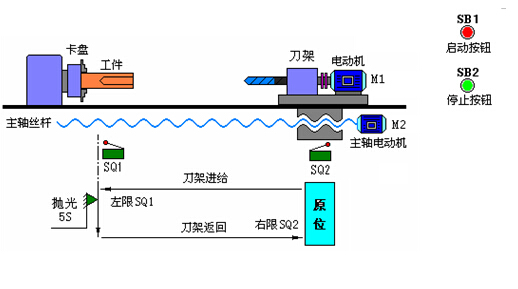

4.1按下启动按钮SB1，主轴电机M2 、刀架电机M1 启动运转，刀架由原位进给钻孔，当进给到设计位置压SQ1左限位开关时，主轴电机M2停止运行，刀架电机M1继续旋转给钻孔抛光，5秒后，主轴电机反转，刀架后退，当后退到原位压住SQ2右限位开关时，主轴电机M2停止运行，刀架停在原位准备下一次循环。… … 如此往复.
4.2按下停止按钮SB2，刀架无论正向、反向运行都能停车。
1、PLC-03
2、任务
2.1 完成用触摸屏、PLC及变频综实现两地轮换卸料控制电路的设计
2.1.1 绘制I/O配置图、编制梯形图
2.1.2 设计、编辑触摸屏的启动、停止按钮，进给、后退、抛光图形
2.1.3 进行变频器运行前检测与参数设置
2.1.4 进行PLC与触摸屏的离线与联动调试的操作
2..2 设备材料选择
2.2.1电气开关、行程开关、继电器、端子等的选择；
2.2.2敷设方式选择；
2.2.3导线选择；
2.2.4绘制电路图、系统图；
2.2.5绘制实际接线图；
2.2.6 配电箱安装接线图
2.3完成电路安装项目工作计划、采购计划、施工计划
2.3.1作出自动上料电路设备、材料计划，预算和工具、五金等器件等需求计划、预算；
2.3.2施工组织计划、施工进度计划；
2.3.4 施工验收规范
2.4.设计依据
2.4.1依据原始数据见附图PLC-02（场所概况（平、立面图）、结构、数据）；
2.4.2电气装置安装工程施工及验收规范（低压电器篇）
2.4.3行业资料：电控柜设计规范，控制箱设计；
2.4.4SGBZ-0629_塑料线槽配线施工工艺标准
2.4.5 GB 50303 —2002建筑电气工程施工质量验收规范GB50303-2002；
2.4.6电气安全操作规程
2.5 写出技术要求
2.5.1
2.5.2
3、作业要求
3.1作业步骤清晰
3.2.内容正确
3.3依据有权威性
3.4 技术说明层次分明、应用术语、通俗易懂；语言内容简捷
3.5 掌握完整的工作流程和技术、安全要求。
参考项目
（1、工程概况；2 施工方案；3施工准备；4施工顺序及主要项目施工方法；5调试方案；6施工及验收规范和标准；7施工进度计划；8施工人员组织；9主要机具及劳动力需用量计划 ；9施工主要机具及测试仪表；10施工劳动力需用计划；11 施工现场平面布置要求；12材料、构件堆场及仓库；13作业棚、工具棚；14办公室 ；15低压开关柜、发电机组的运输路线；16.质量安全技术措施；17质量保证措施；182安全及现场文明施工措施。）
附图：PLC-03

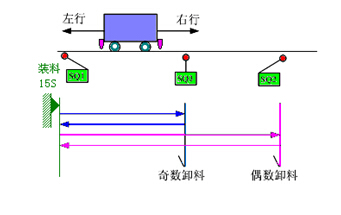

1、 工作示意图

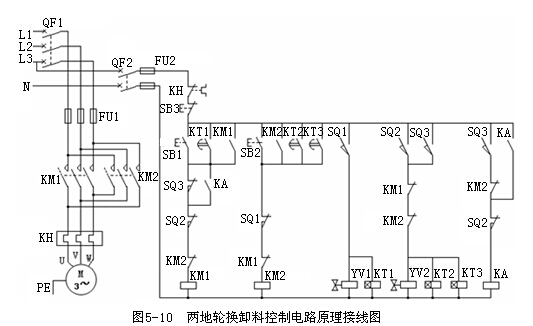

2、 电气控制原理图（仅供编程参考用）
4、技术要求：
4.1左右行及停车可手动控制；
4.2奇数中间位(SQ3)卸料，10S后返回装料，装料15S后右行；
4.3右行偶数右端(SQ2)卸料，10S后返回装料，装料15S后右行；
4.4奇数SQ3卸料，偶数SQ2卸料，自动往返
2、任务
2.1 完成用触摸屏、PLC及变频综实现锅炉自动给煤综合控制项目的设计
2.1.1 绘制I/O配置图、编制梯形图
2.1.2 设计、编辑触摸屏的启动、停止按钮，进给、后退、抛光图形
2.1.3 进行变频器运行前检测与参数设置
2.1.4 进行PLC与触摸屏的离线与联动调试的操作
2..2 设备材料选择
2.2.1电气开关、行程开关、继电器、端子等的选择；
2.2.2敷设方式选择；
2.2.3导线选择；
2.2.4绘制电路图、系统图；
2.2.5绘制实际接线图；
2.2.6 配电箱安装接线图
2.3完成电路安装项目工作计划、采购计划、施工计划
2.3.1作出自动上料电路设备、材料计划，预算和工具、五金等器件等需求计划、预算；
2.3.2施工组织计划、施工进度计划；
2.3.4 施工验收规范
2.4.设计依据
2.4.1依据原始数据见附图PLC-04（场所概况（平、立面图）、结构、数据）；
2.4.2电气装置安装工程施工及验收规范（低压电器篇）
2.4.3行业资料：电控柜设计规范，控制箱设计；
2.4.4SGBZ-0629_塑料线槽配线施工工艺标准
2.4.5 GB 50303 —2002建筑电气工程施工质量验收规范GB50303-2002；
2.4.6电气安全操作规程
2.5 写出技术要求
2.5.1
2.5.2
3、作业要求
3.1作业步骤清晰
3.2.内容正确
3.3依据有权威性
3.4 技术说明层次分明、应用术语、通俗易懂；语言内容简捷
3.5 掌握完整的工作流程和技术、安全要求。
参考项目
（1、工程概况；2 施工方案；3施工准备；4施工顺序及主要项目施工方法；5调试方案；6施工及验收规范和标准；7施工进度计划；8施工人员组织；9主要机具及劳动力需用量计划 ；9施工主要机具及测试仪表；10施工劳动力需用计划；11 施工现场平面布置要求；12材料、构件堆场及仓库；13作业棚、工具棚；14办公室 ；15低压开关柜、发电机组的运输路线；16.质量安全技术措施；17质量保证措施；182安全及现场文明施工措施。）

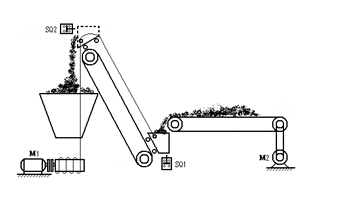

1、工作示意图

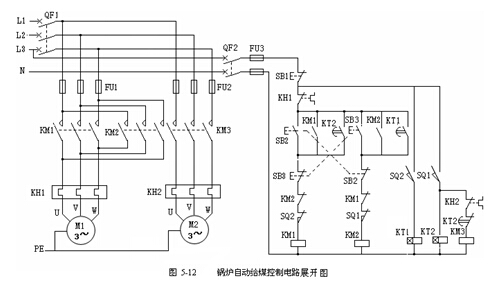

2、电气控制原理图（仅供编程参考用）
3、各元件的作用
FU1、FU2、FU3—熔断器，短路保护作用
KM1—接触器，电动机M1正转控制
KM2—接触器，电动机M1反转控制
KM3—接触器，电动机M2 皮带电机运行控制
KH1、KH2—热继电器，过载保护作用
SB1—按钮，停机控制
SB2—按钮，正转启动控制
SB3—按钮，反转启动控制
SQ1—行程开关，下限位
SQ2—行程开关，上限位
KT1—时间继电器，卸煤时间控制，并启动下行
4、技术要求：
4.1 料斗由M1电动机拖动，料斗上升到预定位置时撞行程开关SQ2停车缷煤，停留5秒钟后下降，下降到达预定位置时撞行程开关SQ1，停留20秒，于此同时M2运转拖动运输皮带向料斗装料，20秒后M2停止，煤斗自动上升……如此循环不断。
4.2 料斗在任意位置都可进行手动停车操作，起动时可以使料斗随意从上升或下降开始运行。
2、任务
2.1 完成用PLC实现水塔自动给水控制电路的设计、编制安装技术、安全、工艺规范和验收标准
2.1.1 绘制I/O配置图、编制梯形图
2.2 设备材料选择
2.2.1电气开关、行程开关、继电器、端子等的选择；
2.2.2敷设方式选择；
2.2.3导线选择；
2.3绘图
2.3.1绘制电路图、系统图；
2.3.2绘制实际接线图；
2.3.3配电箱安装接线图
2.4 完成电路安装项目工作计划、采购计划、施工计划
2.4.1作出自动上料电路设备、材料计划，预算和工具、五金等器件等需求计划、预算；
2.4.2施工组织计划、施工进度计划；
2.4.4 施工验收规范
2.5.设计依据
2.5.1依据原始数据见附图PLC-05（场所概况（平、立面图）、结构、数据）；
2.5.2电气装置安装工程施工及验收规范（低压电器篇）
2.5.3行业资料：电控柜设计规范，控制箱设计；
2.5.4SGBZ-0629_塑料线槽配线施工工艺标准
2.5.5 GB 50303 —2002建筑电气工程施工质量验收规范GB50303-2002；
2.5.6电气安全操作规程
2.6 写出技术要求
2.6.1
2.6.2
3、作业要求
3.1作业步骤清晰
3.2.内容正确
3.3依据有权威性
3.4 技术说明层次分明、应用术语、通俗易懂；语言内容简捷
3.5 掌握完整的工作流程和技术、安全要求。
参考项目
（1、工程概况；2 施工方案；3施工准备；4施工顺序及主要项目施工方法；5调试方案；6施工及验收规范和标准；7施工进度计划；8施工人员组织；9主要机具及劳动力需用量计划 ；9施工主要机具及测试仪表；10施工劳动力需用计划；11 施工现场平面布置要求；12材料、构件堆场及仓库；13作业棚、工具棚；14办公室 ；15低压开关柜、发电机组的运输路线；16.质量安全技术措施；17质量保证措施；182安全及现场文明施工措施。）
|
|
|
|
|
|
|
图 5-11水塔自动供水控制电路原理接线图 |

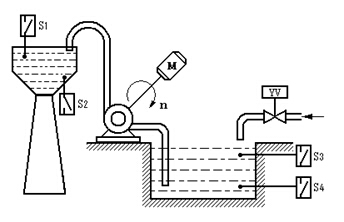

4.1工作示意图：

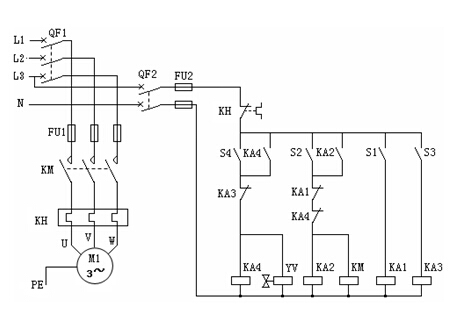

4.2电气控制原理图（仅供编程参考用）：
3、各元件名称与作用：
S1—传感器开关，水塔高水位控制
S2—传感器开关，水塔低水位控制
S3—传感器开关，水池高水位控制
S4—传感器开关，水池低水位控制
M —水泵电动机，给水塔抽水
YV—电磁阀，水池给水作用
KH—热继电器，过载保护作用
FU1 FU2—熔断器，短路保护作用
KM—接触器，电机M运行控制
5.1 当水池水位低于水池低水界时，液面传感器的开关S4接通（ON），电磁阀门YV打开，水池进水。水位高于低水位界时，开关S4断开（OFF）。当水位升高到高于水池高水位界时，液面传感器使开关S3接通（ON），电磁门Y关闭，停止进水。
5.2 如果水塔水位低于水塔低水位界时，液面传感器的开关S2接通（ON），当此时S4为OFF，则电动机M运转，水泵抽水。水塔水位上升到高于水塔高水界时，液面传感器使开关S1接通（ON），电动机M停止运行，水泵停止抽水。
2、任务
2.1 完成用PLC实现两台笼型电动机按顺序启动、停止（M1先起、后停）控制电路的设计、编制安装技术、安全、工艺规范和验收标准
2.1.1 绘制I/O配置图、编制梯形图
2.2 设备材料选择
2.2.1电气开关、行程开关、继电器、端子等的选择；
2.2.2敷设方式选择；
2.2 .3导线选择；
2.3绘图
2.3.1绘制电路图、系统图；
2.3.2绘制实际接线图；
2.3.3配电箱安装接线图
2.4 完成电路安装项目工作计划、采购计划、施工计划
2.4.1作出自动上料电路设备、材料计划，预算和工具、五金等器件等需求计划、预算；
2.4.2施工组织计划、施工进度计划；
2.4.4 施工验收规范
2.5.设计依据
2.5.1依据原始数据见附图PLC-06（场所概况（平、立面图）、结构、数据）；
2.5.2电气装置安装工程施工及验收规范（低压电器篇）
2.5.3行业资料：电控柜设计规范，控制箱设计；
2.5.4SGBZ-0629_塑料线槽配线施工工艺标准
2.5.5 GB 50303 —2002建筑电气工程施工质量验收规范GB50303-2002；
2.5.6电气安全操作规程
2.6写出技术要求
2.6.1
2.6.2
3、作业要求
3.1作业步骤清晰
3.2.内容正确
3.3依据有权威性
3.4 技术说明层次分明、应用术语、通俗易懂；语言内容简捷
3.5 掌握完整的工作流程和技术、安全要求。
参考项目
（1、工程概况；2 施工方案；3施工准备；4施工顺序及主要项目施工方法；5调试方案；6施工及验收规范和标准；7施工进度计划；8施工人员组织；9主要机具及劳动力需用量计划 ；9施工主要机具及测试仪表；10施工劳动力需用计划；11 施工现场平面布置要求；12材料、构件堆场及仓库；13作业棚、工具棚；14办公室 ；15低压开关柜、发电机组的运输路线；16.质量安全技术措施；17质量保证措施；182安全及现场文明施工措施。）
4、电气原理图和元器件作用

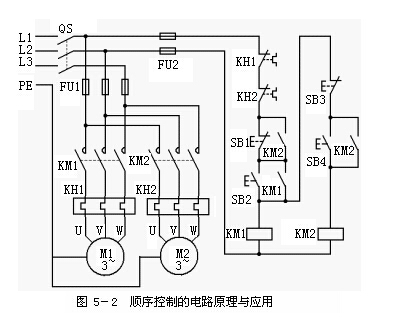

4.1 电气控制原理图
4.2 各元器件名称与作用
M1、M2—电动机；
QS—隔离开关，隔离电源；
FU1、FU2—熔断器，主电路、辅助控制电路短路保护；
KH1、KH2—热继电器,过载保护；
SB1—按钮，M1停止；SB2—按钮，M1启动；
SB3—按钮，M2停止；SB4—按钮，M2启动；
KM1—接触器，控制电机M1运转；KM2—接触器，控制电机M2运转。
1#电动机先启动、后停止，2#电动机后启动、先停止
2、任务
2.1 完成用PLC实现两台笼型电动机按顺序启动、停止（M2后起、后停）控制电路的设计、编制安装技术、安全、工艺规范和验收标准
2.1.1 绘制I/O配置图、编制梯形图
2.2 设备材料选择
2.2.1电气开关、行程开关、继电器、端子等的选择；
2.2.2敷设方式选择；
2.2 .3导线选择；
2.3绘图
2.3.1绘制电路图、系统图；
2.3.2绘制实际接线图；
2.3.3配电箱安装接线图
2.4 完成电路安装项目工作计划、采购计划、施工计划
2.4.1作出自动上料电路设备、材料计划，预算和工具、五金等器件等需求计划、预算；
2.4.2施工组织计划、施工进度计划；
2.4.4 施工验收规范
2.5.设计依据
2.5.1依据原始数据见附图PLC-07（场所概况（平、立面图）、结构、数据）；
2.5.2电气装置安装工程施工及验收规范（低压电器篇）
2.5.3行业资料：电控柜设计规范，控制箱设计；
2.5.4SGBZ-0629_塑料线槽配线施工工艺标准
2.5.5 GB 50303 —2002建筑电气工程施工质量验收规范GB50303-2002；
2.5.6电气安全操作规程
2.6 写出技术要求
2.6.1
2.6.2
3、作业要求
3.1作业步骤清晰
3.2.内容正确
3.3依据有权威性
3.4 技术说明层次分明、应用术语、通俗易懂；语言内容简捷
3.5 掌握完整的工作流程和技术、安全要求。
参考项目
（1、工程概况；2 施工方案；3施工准备；4施工顺序及主要项目施工方法；5调试方案；6施工及验收规范和标准；7施工进度计划；8施工人员组织；9主要机具及劳动力需用量计划 ；9施工主要机具及测试仪表；10施工劳动力需用计划；11 施工现场平面布置要求；12材料、构件堆场及仓库；13作业棚、工具棚；14办公室 ；15低压开关柜、发电机组的运输路线；16.质量安全技术措施；17质量保证措施；182安全及现场文明施工措施。）

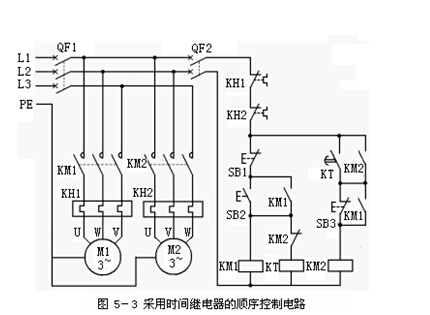

4.1 电气控制原理图
4.2 各元器件名称与作用
M1、M2—电动机；
QF1、QF2—低压断路器，电源开关和短路保护作用；
KH1、KH2—热继电器,过载保护；
SB1—按钮，M1停止；SB2—按钮，M1启动；
SB3—按钮，M2停止； KT—时间继电器，延时控制；
KM1—接触器，控制电机M1运转；KM2—接触器，控制电机M2运转。
1#异步电动机先行启动后30秒在启动2#异步电动机，1#电动机先停止后，2#电动机才能停止。
